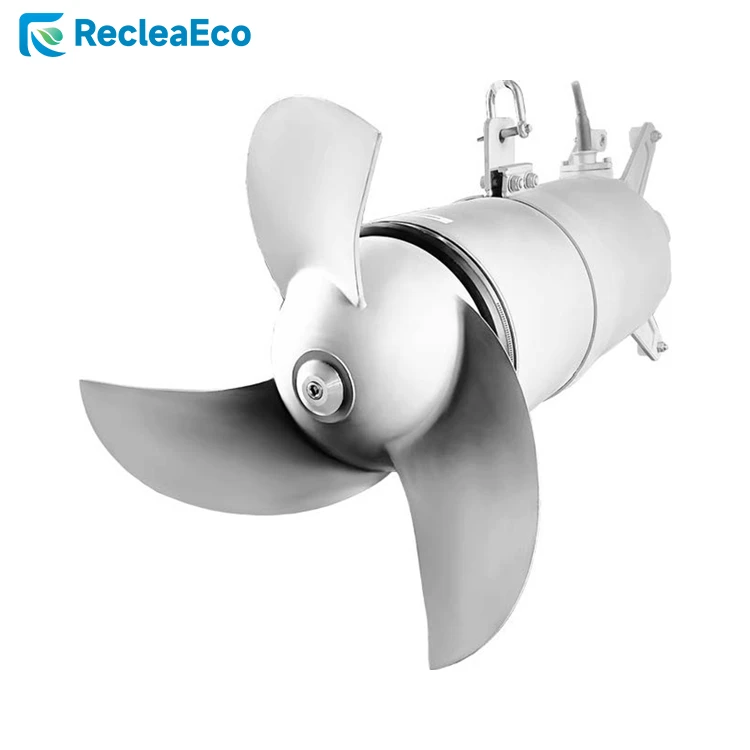

Mélangeur submersible

Le mélangeur submersible QJB est utilisé dans les stations d'épuration municipales et industrielles pour produire un faible débit tangentiel avec force. Il peut également être utilisé pour créer un flux pour la circulation, la nitrification, la dénitrification et l'élimination du phosphore.
Envoyez demande
Description
Aperçu



Le mélangeur submersible QJB est utilisé dans les stations d'épuration municipales et industrielles pour produire un faible débit tangentiel avec force. Il peut également être utilisé pour créer un flux pour la circulation, la nitrification, la dénitrification et l'élimination du phosphore.
Le mélangeur submersible est doté d'un moteur multipolaire et d'une structure à couplage direct, offrant une conception compacte et une facilité d'entretien. Sa turbine offre une haute précision de fabrication et une forte poussée.



Caractéristiques



  • Deux rangées de garniture mécanique indépendante, durée de vie plus longue.
  • Lame autonettoyante, empêchant les débris de s'enrouler ou de se bloquer.
  • Réduit la consommation d’énergie, taux d’aération élevé empêchant la sédimentation.
  • Structure compacte, légère, facile à utiliser et à entretenir, installation simple.
  • Isolation de classe F de l'enroulement du moteur, indice de protection du moteur IP68, roulements lubrifiés permanents importés sans entretien, détection des fuites de chambre, protection contre la surchauffe de l'enroulement du moteur.



Conditions de travail



Température du liquide : inférieure ou égale à 40 degrés
PH : 5 ~ 9
Densité du liquide : inférieure ou égale à 1 150 kg/m3
Profondeur de travail maximale : 20 m



Paramètres



Modèle

Pouvoir

(kW)

Actuel

(A)

Turbine

(mm)

Vitesse

(tr/min)

Poussée

(N)

Poids

(kg)

Installation

Système

QJB0.85/8-260/3-740C

0.85

4

260

740

180

55

Système I(II)

QJB1.5/6-260/3-960C

1.5

4

260

960

260

55

Système I(II)

QJB2.2/8-320/3-740C

2.2

8

320

740

580

110

Système II

QJB4/6-320/3-960C

4

12

320

960

690

115

Système II

QJB0.37/6-220/3-960S

0.37

1.3

220

960

138

45

Système I(II)

QJB0.55/4-220/3-1480S

0.55

1.6

220

1480

145

45

Système I(II)

QJB0.85/8-260/3-740S

0.85

4

260

740

180

55

Système I(II)

QJB1.5/6 260/3-960S

1.5

4

260

960

260

55

Système I(II)

QJB2.2/8-320/3-740S

2.2

8

320

740

580

110

Système II

QJB4/6-320/3-960S

4

12

320

960

690

115

Système II

QJB1.5/8-400/3-740S

1.5

5.8

400

740

600

100

Système II

QJB2.5/8- 400/3-740S

2.5

9

400

740

800

100

Système II

QJB3/8-400/3-740S

3

11

400

740

920

100

Système II

QJB4/6-400/3-960S

4

12

400

960

1200

100

Système II

QJB4/12-620/3-480S

4

14.2

620

480

1400

184

Système III

QJB5/12-620/3-480S

5

18.2

620

480

1800

184

Système III

QJB7.5/12-620/3-480S

7.5

28

620

480

2600

229

Système III

QJB10/12-620/3-480S

10

32

620

480

3300

229

Système III

QJB15/12-620/3-480S

15

43

620

480

4000

260

Système III

QJB18.5/12-620/3-480S

18.5

51

620

480

4400

276

Système III

QJB22/12-620/3-480S

22

60

620

480

5300

290

Système III



Les paramètres du mélangeur ci-dessus sont obtenus sous le test de tension de 380 V et de fréquence de 50 Hz.



Référence pour la sélection du modèle



La sélection d'un mélangeur submersible est une tâche relativement complexe et l'exactitude du plan de sélection affecte directement l'utilisation normale de l'équipement. Le principe de sélection est de garantir que le mélangeur peut remplir pleinement sa fonction de mélange dans le volume approprié, et cette norme est généralement déterminée par la vitesse d'écoulement. Selon les différentes exigences de processus des stations d'épuration des eaux usées, la vitesse d'écoulement optimale doit être maintenue entre {{0}},15 et 0,3 m/s.


Avant de sélectionner un modèle, les facteurs suivants doivent être déterminés :
1. Le site d'application du mélangeur submersible, par exemple s'il s'agit d'un réservoir à boues ou d'un réservoir biochimique.
2. Les paramètres du milieu, tels que la teneur en matières en suspension, la température, la valeur du pH, etc.
3. La forme et la profondeur du réservoir, ainsi que la méthode d’installation.
De plus, des considérations d'économie d'énergie doivent être prises en compte, car elles auront un impact sur les futurs coûts d'exploitation de l'utilisateur. Le diagramme de champ d’écoulement du mélangeur submersible peut également être référencé.



Rappels spéciaux :
1. Le mélangeur submersible doit être entièrement immergé dans l'eau pour fonctionner.
2. Il est interdit de fonctionner dans des environnements inflammables, explosifs, hautement corrosifs ou à haute température.
3. La profondeur d'immersion minimale du mélangeur submersible est de 900 mm.



Tableau des dimensions






Modèle

L

øD1

øD2

Taille du trou pour l'installation

(mm)

(mm)

(mm)

(mm)

QJB0.37/6-220/3-960S

500

250

300

600x600

QJB0.55/4-220/3-1480S

500

250

300

600x600

QJB0.85/8-260/3-740S

560

280

350

800x800

QJB1.5/6 260/3-960S

560

280

350

800x800

QJB2.2/8-320/3-740S

700

350

440

1000x1000

QJB4/6-320/3-960S

700

350

440

1000x1000

QJB1.5/8-400/3-740S

700

420

500

1000x1000

QJB2.5/8- 400/3-740S

700

420

500

1000x1000

QJB3/8-400/3-740S

700

420

500

1000x1000

QJB4/6-400/3-960S

700

420

500

1000x1000

QJB4/12-620/3-480S

950

630

720

1200x1200

QJB5/12-620/3-480S

950

630

720

1200x1200

QJB7.5/12-620/3-480S

980

630

720

1500x1500

QJB10/12-620/3-480S

980

630

720

1500x1500

QJB15/12-620/3-480S

1100

630

720

1500x1500

QJB18.5/12-620/3-480S

1100

630

720

1500x1500

QJB22/12-620/3-480S

1100

630

720

1500x1500



Le modèle avec un diamètre de roue de 620 mm peut être équipé d'un déflecteur/dôme de flux. Les diamètres de roue de 320 mm et 400 mm sont équipés par défaut d'un déflecteur de débit. Veuillez contacter notre entreprise pour des besoins spécifiques.



Diagramme structurel






Diagramme de champ de flux




QJB{{0}}.37/6-220/3-960S QJB0.55/4-220/3-1480S QJB0.85/8-260/3-740S QJB1.5/6-260/3-960S




QJB1.5/8-400/3-740S QJB2.2/8-320/3-740S QJB2.2/8-400/3-740S




QJB2.5/8-400/3-740S QJB4/6-320/3-960S QJB3/8-400/3-740S




QJB4/6-400/3-960S QJB4/12-620/3-480S




QJB5/12-620/3-480S QJB7.5/12-620/3-480S




QJB10/12-620/3-480S QJB15/12-620/3-480S




QJB18.5/12-620/3-480 QJB22/12-620/3-480S



Système d'installation



Système d'installation Ⅰ
1. Profondeur du réservoir H<3m
2. La direction peut être ajustée horizontalement et verticalement
3. La profondeur de la tige de guidage est de 3 mètres



p20240914145803a8000



Système d'installation Ⅱ

1. When depth>4m, il faut ajouter un autre support latéral sur la tige de guidage.
2. La connexion doit être un boulon à expansion entre le support latéral et la paroi du réservoir, le support et le fond du réservoir.
3. Veuillez informer la profondeur du réservoir lorsque vous nous passez commande.






Installation Ⅲ
1. When depth>4m, il faut ajouter un autre support latéral sur la tige de guidage.
2. La connexion doit être un boulon à expansion entre le support latéral et la paroi du réservoir, le support et le fond du réservoir.
3. Veuillez informer la profondeur du réservoir lorsque vous nous passez commande.
